Барражный эффект при шпунтовых ограждениях: проектные решения и контроль водопритока
Когда на площадке появляется глубокий котлован, у проектировщиков сразу возникает два больших вопроса: как удержать грунт и как не проиграть воде. Шпунтовая стена отвечает за оба фронта, но именно вода чаще всего подбрасывает сюрпризы. Барражный эффект — тот самый невидимый сценарист, который управляет фильтрацией, напором и подъёмом уровня в пределах котлована. Понять, где начинается барраж, как он формируется и чем его приручать, — значит заранее снять риски, которые слишком дорого обходятся на стадии строительства. Ниже — практическое объяснение на языке стройплощадки, подкреплённое проектной логикой и опытом AVM Steel. Если нужно быстро сориентироваться в наших услугах и материалах, начните с главной страницы AVM Steel, а затем углубляйтесь по ссылкам на профильные разделы.
Что такое барраж и почему он возникает вблизи шпунтовой стены
Представьте себе естественный поток грунтовых вод, который веками шёл под будущей стройкой. Мы ставим на пути этого потока плотный экран — шпунтовое ограждение, и траектория фильтрации меняется. Часть воды начинает огибать препятствие, часть ищет путь под пятой стены, а часть задерживается, создавая повышенный гидростатический напор “перед” ограждением. Внутри котлована в это время мы откачиваем воду, понижая уровень для безопасных работ. Так формируется перепад, из-за которого возрастает градиент фильтрации. Если не учесть этот механизм, появляются риски кипения грунта у подошвы, интенсивных притоков, неравномерных осадок и подмывов. Парадокс в том, что исправно держащее грунт ограждение само же становится причиной перестройки водного режима — и задача проектировщика не игнорировать этот факт, а управлять ним.
Нормативная логика проста: барражный эффект должен быть отражён в расчётах устойчивости и фильтрации, в подборе глубины погружения и в выборе схемы раскрепления. Стартовать имеет смысл с корректной постановки задачи и исходных данных, после чего идти по классике: геология, гидрогеология, расчётная схема, проверка предельных состояний. Базовую структуру проектного подхода мы описываем в материале «Проектирование шпунтовых ограждений», а для “узких мест” и типовых промахов есть отдельный разбор ключевых параметров и ошибок. Когда нужно именно проверить устойчивость с учётом воды и давления, пригодится статья о расчёте устойчивости шпунтовых ограждений котлована.
Как проектированием “успокоить” воду: глубина, контур и сопряжения
Барраж усиливается, когда шпунт погружён недостаточно глубоко и не прорезает водопроводящие слои. В этом случае напор стремится “перекатиться” под пятой стены, а внутри котлована мы наблюдаем устойчивый приток по подошве. Увеличение глубины заложения — самый прямой инструмент снижения градиента, но не единственный. Помогает удлинение фронта ограждения и грамотное сопряжение угловых участков, где потоки любят концентрироваться. В ряде случаев эффективна привязка шпунта к естественным водоупорам и искусственным экранам, если те предусмотрены проектом. Параллельно важно помнить, что расчётная глубина — не просто число из таблицы: это баланс с жёсткостью стены, усилиями в распорной системе и технологией погружения.

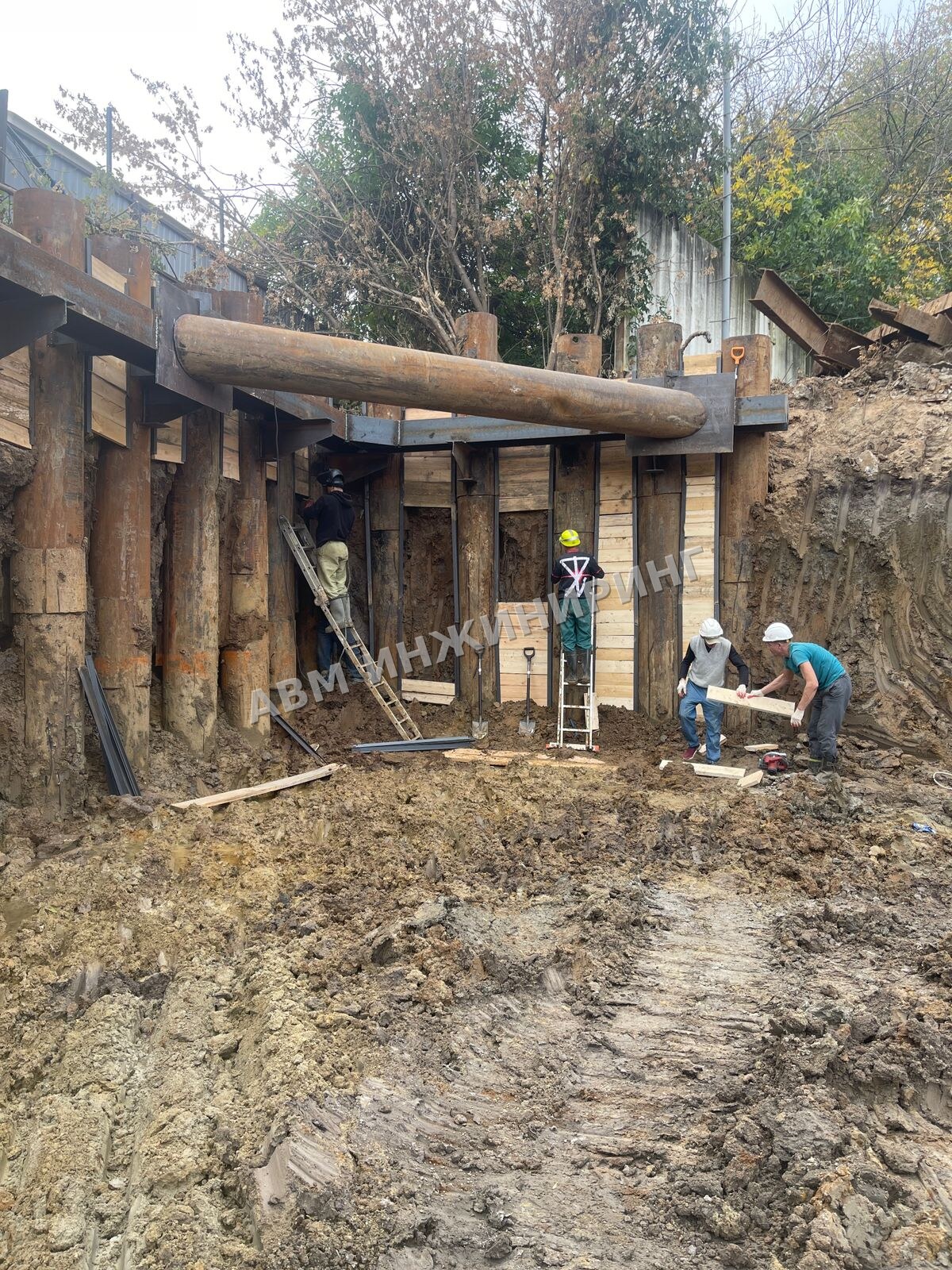

С точки зрения конструктивной работы ограждения барражный эффект неразрывно связан с системой раскрепления. Если стена “играет”, у подошвы возникают зоны локальной разгрузки грунта и возможные пути фильтрации. Поэтому рабочая схема должна опираться на проверенные технические решения. Для стартовой ориентации по оборудованию и узлам смотрите материал про распорные системы для шпунтового ограждения. Когда нагрузки возрастают, а узлы требуют жёсткого и равномерного распределения, на первый план выходят обвязочные пояса — именно они страхуют конструкцию от концентраций напряжений и “дышащих” участков по периметру.
Технология погружения и её влияние на фильтрацию
На бумаге фильтрация — это расчётные стрелочки, а в жизни — следствие того, как и чем вы погружали шпунт. Вибропогружение быстрое и экономичное, но в неоднородной геологии может оставлять микропроходы по замку и вдоль полотна, если не соблюдены регламент и контроль вертикальности. Зато при правильной настройке оборудования и в “удобных” грунтах этот метод спасает сроки без компромисса по качеству. Детали процесса и типичные режимы собраны в материале о технологии вибропогружения. В тех районах города, где вибрации недопустимы, или при сложных слоях, больше подходит статическое решение: плавное вдавливание обеспечивает плотную посадку и минимизирует риски для соседней застройки. Подход и требования к площадке разложены в руководстве по статическому вдавливанию шпунта.
Реальность такова, что часто выигрывает гибридная логика: участок с “чистой” геологией быстро закрывают вибрацией, переходы и зоны сопряжений — вдавливают, а в плотных включениях применяют предварительное лидерное решение. Такой сценарий не только снижает усадочные и геометрические риски, но и помогает добиться лучшей гидроизоляционной способности стены за счёт плотной посадки. В итоге барражный эффект остаётся под контролем, а проект не теряет темпа.
Гидравлика котлована: понижение уровня и мониторинг
Понижение уровня — не враг шпунтовой стены, а её союзник, если работать аккуратно. Грамотная организация водопонижения уменьшает перепад давлений по разные стороны экрана, тем самым “успокаивает” фильтрационные потоки. Важно не перепутать скорость с результатом: слишком агрессивная откачка способна спровоцировать дополнительные осадки вне контура котлована, если не настроены режимы и не отследены реактивные эффекты массива. Поэтому корректные дебиты, поэтапный запуск систем и привязка к показаниям наблюдательных скважин — обязательная часть ППР. В проектной документации эти вещи увязывают с расчётами устойчивости, а на площадке дополняют регулярным геодезическим и визуальным контролем — по сути, постоянной “обратной связью” о том, как ведёт себя вода относительно нашей стены.
Как распознать риск на стадии проекта и что делать, если барраж уже работает против вас
Первый звоночек — несоответствие исходных данных реальности: устаревшая гидрогеология, редкая сетка скважин, игнор сезонной изменчивости. Второй — недооценённая роль сопряжений и участков с изменением отметок. Третий — попытка “сэкономить” на глубине погружения при явной водонасыщенности слоёв. В таких сценариях мы неизбежно видим либо “прорыв” по подошве, либо устойчивый приток по локальным каналам фильтрации. Что помогает? Проработка схемы ещё на этапе проектирования с опорой на проверенные методики AVM Steel и детализация критических зон. При уже возникших проблемах — локальная герметизация по замку, досверловка и добивка, усиление раскрепления, корректировка режима водопонижения. Это не магия, а инженерная рутина, но чем раньше замечен симптом, тем меньше его цена.
Коротко о профилях, замках и их роли в гидроизоляции
Даже самый грамотный расчёт бессилен, если замки не держат. Плотность соединения определяет, превратится ли стена из экрана в сито. На практике спасают две вещи: корректный выбор профиля по геологии и строгий контроль монтажа, включая вертикальность, темп погружения и состояние замковых соединений. В наших проектах это решается через технологическую дисциплину и привязку типа работ к конкретным условиям площадки. В результате получаем не только несущую, но и фильтрационно устойчивую ограждающую конструкцию, которая работает как задумано в модели, а не “как придётся” на объекте.
Как собрать рабочую стратегию под ваш объект
Правильная последовательность действий всегда одинакова, какой бы сложной ни была площадка. Сначала — актуальные изыскания и постановка расчётной задачи. Затем — увязка фильтрации и устойчивости, выбор схемы раскрепления, проверка ситуаций с максимальным перепадом уровней. Дальше — осознанный выбор технологии погружения и контроль качества замков. И, наконец, мониторинг, готовность оперативно реагировать на отклонения и, при необходимости, вносить точечные корректировки. На каждом шаге полезно держать под рукой методическую базу: от общих подходов к проектированию шпунтовых ограждений и расчёту устойчивости до прикладных узлов — распорных систем и обвязочных поясов. Если вы только начинаете собирать картину по своему объекту, начните с обзорной навигации на главной AVM Steel и шаг за шагом переходите к нужным разделам — так быстрее выстроится последовательная, а главное, практичная стратегия.
Барражный эффект нельзя выключить — но можно поставить на свою сторону. Достаточно признать, что шпунтовая стена меняет картину фильтрации, и заложить это в проект. Разумная глубина погружения, жёсткая и равномерная система раскрепления, аккуратное водопонижение и технология монтажа, которой доверяешь, — вот четыре опоры, на которых держится спокойный котлован. Когда расчёты не живут отдельно от стройки, а стройка — отдельно от расчётов, барраж перестаёт быть фактором риска и становится частью управляемой системы. Именно так мы подходим к шпунтовым ограждениям в AVM Steel, собирая проект из взаимосвязанных решений и обеспечивая результат без сюрпризов — по срокам, по безопасности и по бюджету.
