Шпунт Ларсена Л5-УМ

Шпунтовое ограждение котлована – важный этап строительства.

Стенка, изготовленная из шпунтовых свай, выполняет роль конструкции, защищающей котлован от разрушения при строительстве зданий и гидротехнических сооружений. Данный этап строительства помогает предотвратить неприятные последствия: обрушение насыпей, разрушение береговых линий, затопление стройплощадки грунтовыми водами. На данный момент такое шпунтовое ограждение является самым распространенным способом защиты строителей и строительной техники. Шпунтовая стенка сплошная, часто – водонепроницаема, устанавливается с целью дальнейшего возведения фундамента. Ведь, в соответствии со строительными нормами, особенно в условиях маленького пространства, процесс начинается с погружения шпунта, и только потом происходит разработка котлована с вертикальными стенками для дальнейших строительных нужд.

Различают несколько видов шпунтов. Они могут быть изготовлены из абсолютно разнообразных материалов – железобетонных, пластиковых и многих других. Но самым популярными, прочными и долговечными являются металлические сваи. В свою очередь, они так же делятся на множество видов, различаясь по форме, размерам, производителям, типам стали и другим параметрам. Одним из таких видов является шпунт Ларсена.

Шпунт Ларсена Л5-УМ – самый распространенный и популярный вид шпунта Ларсена, используемый на территории Российской Федерации.

Изготавливаемый на заводе компании «Евраз», входящей в число крупнейших производителей стали в мире, вид Л5-УМ отличается наилучшими характеристиками среди выпускаемых в России металлических шпунтов. Что же его так отличает и почему он настолько популярен?
Для того чтобы полностью разобраться в данном вопросе, необходимо сравнить шпунт Ларсена Л5-УМ с другими, чуть менее популярными, но все еще широко используемыми видами – Л4 и Л5. Первое, о чем стоит упомянуть при сопоставлении трех видов, это страна производства и возможность выпуска новых единиц материала на сегодняшний день.

Шпунт Ларсена Л4, а также шпунт Ларсена Л5 выпускались около двух десятилетий ранее на территории Украины в г. Днепр. По причинам, характеризующимся устаревшими разработками и дальнейшей нерентабельностью производства, а также появлением более новой и качественной конкурентной продукции, производство закрылось. В связи с этим, на сегодняшний день весь шпунт видов Л4 и Л5 является уже бывшим в употреблении.

Это и есть первое и одно из самых значительных отличий данных двух видов от третьего – шпунта Ларсена Л5-УМ. В отличие от видов Л4 и Л5, Л5-УМ производится до сих пор, поэтому доступен в двух вариантах для продажи и использования: бывшим в употреблении и новом. Продолжающийся на сегодняшний день выпуск новой продукции объясняется ее конкурентоспособностью, хорошим качеством шпунтового ограждения, получаемого при помощи шпунта Ларсена Л5-УМ, а также его характеристиками, которые в разы превосходят иные образцы. Подробнее о свойствах Л5-УМ рассказано далее.

Шпунт Ларсена Л5-УМ был разработан на основе вида Шпунта Ларсена Л5.

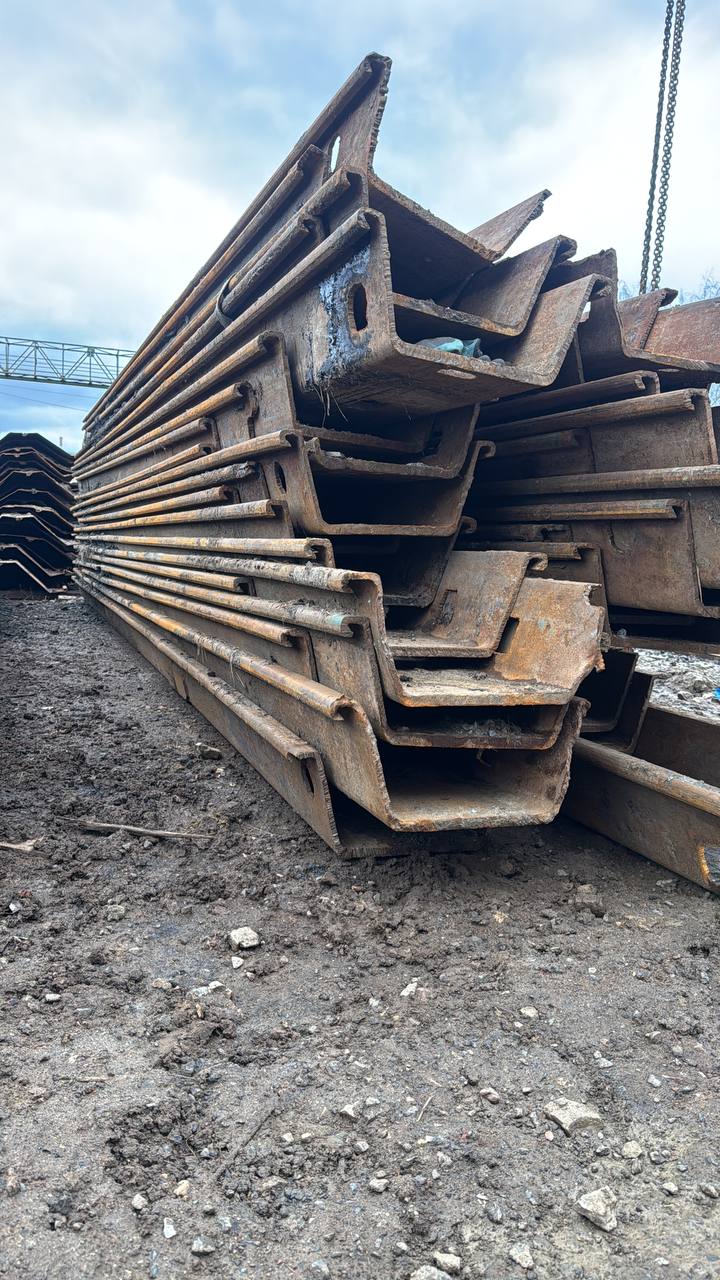

Это подтверждается близостью значений показателей у Л5 и Л5-УМ (в отличие от Л4, который сильно отстает от Л5-УМ), а также внешним видом и формой шпунта. Конструкция Л5 и Л5-УМ представляет собой стальной профиль поперечного сечения в форме желоба (лотка) с замками по краям. Геометрия горловины замка позволяет поворачивать сваи на 180°, образуя надежное соединение. Последовательное соединение отдельных свай позволяет получить плоскую или контурную конструкцию. При взгляде на боковые стенки видов Л5 и Л5-УМ, можно заметить, что они слегка развернуты углом, в то время как боковые стенки Л4 прямо перпендикулярны.
Шпунт Ларсена Л5-УМ отличается поистине впечатляющими характеристиками. Ширина его профиля – 500 мм, что на 100 мм превышает ширину вида Л4 и на 80 мм ширину Л5. Стоит отметить, что чем шире профиль, тем лучше и выгоднее это для строительства. Ширина профиля играет важное значение при расчете размеров самого котлована. Чем больше ширина котлована, тем больше шпунтовых свай нужно для его покрытия. При этом, чем шире профиль шпунтовой сваи, тем больше площади котлована она может покрыть. Следовательно, в таком случае, при выборе в пользу наиболее широких образцов, используемое количество единиц будет в разы меньше, чем при покрытии котлована более узкими сваями. Поэтому шпунт Ларсена Л5-УМ значительно превосходит виды Л4 и Л5 по удобству, рентабельности и целесообразности использования.

Ширина стенки вида Л5-УМ – 344 мм (Л4 – 292 мм, Л5 – 332 мм). Высота профиля – 236,5 мм. Показатель вида Л4 – 204,2 мм, вида Л5 – 196 мм.

Л5-УМ также превосходит конкурентные образцы и в толщине стенки. Он обладает характеристикой в 23 мм, в то время как Л4 и Л5 – 14,8 мм и 21 мм соответственно. Толщина полки незначительно больше или равна – 11 мм против 9,5 мм (Л4) и 11 мм (Л5).

Еще одним показателем является также вес шпунта Ларсена Л5-УМ. Масса одного погонного метра Л5-УМ – 113,7 кг, что на 13,7 кг больше массы метра шпунта вида Л5 и на 39,7 кг вида Л4. При этом масса на 1 м2 составляет 227,5 кг.

Но самой ценной характеристикой является прочность шпунтовой сваи или способность сопротивления различным видам нагрузок – будь то давление почвы, воды или иных физических сил. Среднее значение показателя прочности шпунта Ларсена Л5-УМ – 907 кН/м. Оно разнится в зависимости от вида стали и может достигать значений вплоть до 1381 кН/м. Минимальная возможная прочность вида Л5-УМ – 835 кН/м, что в целом больше, чем средние значения шпунта Ларсена Л5 (800 кН/м) и шпунта Ларсена Л4 (594 кН/м). Металлические шпунтовые сваи Л5-УМ превосходят два других вида и в показателе момента сопротивления на 1 м. 3555 см3/м у Л5-УМ против 2962 см3/м и 2200 см3/м у Л5 и Л4 соответственно.

Какой вывод можно сделать из всех вышеприведенных сравнений характеристик различных видов шпунта Ларсена? Шпунтовое ограждение, состоящее из шпунта вида Л5-УМ, самое тяжелое из перечисленных и способно выдерживать сильнейшие нагрузки. Металлические сваи Л5-УМ обладают широким профилем, что делает их более удобными для использования в строительстве – понадобится меньше свай для покрытия пространства котлована. Это еще и экономически и логистически выгодно – меньше единиц требуется закупать и перевозить.

Если Шпунт Ларсена Л5-УМ настолько превосходит конкурентные образцы и его характеристики и свойства бесспорно лучше, почему в строительстве до сих пор используются виды Л4 и Л5? Причин множество. Во-первых, это дешевле. Любые бывшие в употреблении вещи определённо дешевле новых, в этом шпунт не исключение. Вторая причина, по которой шпунтам Ларсена Л4 и Л5 все еще отдают предпочтение, – ситуации, когда строительство происходит на основе инженерных проектов старого образца, а виды Л4 и Л5 выступают как основа проектов. Однако в современном строительстве редко обращаются к старым планам и, возводя объекты, стремятся избавиться от старых разработок и заменить на новые, более высокого качества. Безопасные условия строительства и современные материалы – вот залог успешного процесса.
