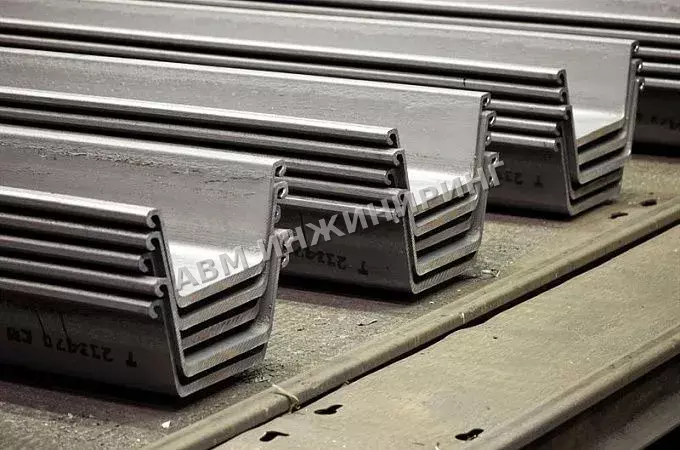

Шпунт Л5-УМ: технические характеристики, момент сопротивления и применение в котлованах до 12 м

Шпунт Л5-УМ — усиленная модификация профиля Л5, применяемая при устройстве глубоких котлованов до 10–12 м при работе в составе распорной или анкерной системы. Основное отличие от базового Л5 — увеличенная жёсткость профиля и повышенный момент сопротивления, что позволяет воспринимать большие изгибающие моменты от давления грунта и гидростатической нагрузки.

Для объектов в Москве профиль представлен в разделе
шпунт Ларсена Л5-УМ.

Геометрия и технические характеристики Л5-УМ

При проектировании шпунтового ограждения учитываются следующие параметры:

высота профиля (h);
ширина захвата;
толщина стенки;
масса 1 погонного метра;
момент сопротивления Wx;
момент инерции Ix.

Для Л5-УМ характерны:

увеличенный момент сопротивления по сравнению с Л5;
масса порядка 110–120 кг/п.м. (в зависимости от исполнения);
стабильная геометрия замковых соединений;
возможность стыковки в размер.

Повышенный Wx позволяет снизить прогиб стенки котлована и сократить количество уровней распорок при расчёте по СП.

Момент сопротивления: почему он критичен для глубины 12 м

При глубине котлована 8–12 м изгибающий момент возрастает нелинейно. Давление грунта и воды формирует значительную нагрузку на шпунтовое ограждение.

Расчёт выполняется с учетом:

активного и пассивного давления грунта;
коэффициента запаса по устойчивости;
глубины защемления;
работы шпунта в распорной системе.

Увеличенный момент сопротивления Л5-УМ позволяет:

уменьшить деформации;
обеспечить нормативные предельные прогибы;
сохранить несущую способность при динамическом воздействии (вибрация, транспорт).

Методика расчёта и подбор профиля рассматриваются в разделе
проектирование и расчёт шпунтовых ограждений.

Область применения Л5-УМ

Профиль целесообразно использовать при:

глубине котлована 9–12 м;
водонасыщенных песках;
глинах с повышенным боковым давлением;
строительстве вблизи существующих зданий;
необходимости минимизации горизонтальных перемещений.

В сочетании с правильно рассчитанной распорной системой профиль обеспечивает устойчивость выемки без перерасхода металла.

Технология погружения

Для сохранения геометрии и замков при глубине до 12 м применяется:

вибропогружение с контролем вертикальности;
поэтапное погружение с направляющими;
при плотных грунтах — предварительная подготовка.

Технологические особенности раскрыты в разделе
погружение шпунта Ларсена.

Корректный метод погружения важен не только для монтажа, но и для последующей оборачиваемости профиля.

Л5-УМ и оборачиваемость

При правильной эксплуатации профиль сохраняет:

геометрию замков;
расчётный момент сопротивления;
возможность повторного применения.

При соблюдении технологии погружения и профессионального
извлечения шпунта Ларсена оборачиваемость может достигать 7–10 циклов, что снижает себестоимость одного объекта на 30–40 %.

Сравнение с обычным Л5

Параметр	Л5	Л5-УМ
Момент сопротивления	Стандартный	Повышенный
Глубина применения	до 8–10 м	до 12 м
Жёсткость	Базовая	Усиленная
Работа в плотных грунтах	Ограничена расчётом	Предпочтительна

Выбор должен выполняться не по принципу «запаса с избытком», а по расчёту, чтобы не увеличивать массу и стоимость металлоконструкции без необходимости.

Позиция АВМ Инжиниринг

В АВМ Инжиниринг профиль Л5-УМ применяется для глубоких котлованов с повышенными требованиями к устойчивости. Подбор выполняется с учетом:

инженерно-геологических условий;
глубины выемки;
схемы раскрепления;
требований СП и СНиП;
допустимых деформаций.

Для расчёта шпунтового ограждения до 12 м и уточнения наличия Л5-УМ на складе свяжитесь через
контакты компании.

FAQ

Подходит ли Л5-УМ для котлована 6–7 м?
Да, но экономически целесообразность определяется расчётом — избыточная жёсткость может увеличить стоимость без необходимости.

Можно ли использовать Л5-УМ без распорной системы?
При глубине до 12 м чаще всего требуется распорная или анкерная схема.

Сохраняет ли профиль характеристики после извлечения?
Да, при соблюдении технологии и отсутствии деформаций замков.
