Шпунт Ларсена Л5
В 1910 г. в немецком городе Бремен была запатентована новая разработка – металлические сваи, изогнутые в букву U, идеально подходящие для погружения в землю на большие глубины. К ответственному за изобретение, главному инженеру Бремена, Тригви Ларсену, идея пришла еще в далеком 1902 г. Разработка была дорогой, использование нового метода в строительстве попросту не окупалось, поэтому лишь в 1912 г. Шпнут Ларсена вошел в историю и начал повсеместно использоваться. Один из крупнейших промышленных прокатно-сталелитейных концернов Германии Thyssen дал старт горячей прокатке шпунта, удешевив производство и назвав новоизобретенные сваи в честь своего создателя. Так и появился Шпнут Ларсена, на сегодняшний день применяемый в строительстве во всем мире.
В настоящее время Шпнут Ларсена применяется по многим причинам: укрепление почвы вблизи водоемов, а также мягких, сыпучих и подвижных грунтов; поддержки береговой линии, причалов, пирсов, дамб, коллекторов и других строительных объектов. Однако все вышеперечисленное объединяет одна цель – не допустить обвала стенок сооружения и сделать процесс строительства безопасным.
Существует более 300 видов шпунта Ларсена. Среди них можно выделить: Шпнут Ларсена Л4, Л5, Л5-УМ и множество других. Чем же они отличаются?
Виды шпунта, в первую очередь, отличаются друг от друга своими параметрами и техническими характеристиками. Например, формой, размерами, весом, прочностью, металлоемкостью и прочими свойствами.
Самой ценной характеристикой, конечно же, является металлопрочность шпунта, а именно способность сопротивления нагрузкам. Это свойство является основным для сравнения, хотя все характеристики в целом оказывают достаточное влияние на сопротивление шпунтовой стенки. Стальные шпунтовые ограждения уже завоевали почетное первое место в строительстве в удобстве использования и действительно крайне высокой сопротивляемости различным нагрузкам. Железобетонные, пластиковые и композитные шпунты используются не так широко, все чаще предпочтение отдается стальным.
Делятся стальные шпунты и по способу их производства. Существуют горячекатанные, холоднодеформированные, сварные и прокатно-сварные металлические сваи. Горячекатанный шпунт изготавливается из расплавленной заготовки, в процессе ему придаются определенная форма и нужные размеры. Холоднодеформированные отличаются тем, что через станок проходит не расплавленная, а холодная заготовка. При сварном методе готовый шпунт собирается путем сваривания различных частей. Прокатно-сварные же совмещают в себе сварку отдельных частей и изготовления оставшегося материала с помощью прокатного метода.
На некоторые виды шпунтов также могут быть нанесены специальные покрытия, защищающие металл от коррозии. Связано это с тем, что зачастую шпунтовые ограждения используются при строительстве объектов вблизи моря. Морская вода отличается способностью оказывать негативное влияние на состояние металла. Для этого и были придуманы антикоррозийные покрытия с добавлением меди или цинка. Такое шпунтовое ограждение стоит дороже, однако цена объясняется целесообразностью и качеством произведенного изделия.
Разобравшись в вопросе, почему шпунты делятся на группы и какие характеристики позволяют это делать, остановимся на одном из популярных видов шпунта Ларсена, до сих пор встречающимся в проектах – Шпунте Ларсена Л5. Стоит сказать, что этот вид металлической опоры был создан на основе своего предшественника – шпунта Ларсена Л4. Поэтому в начале – короткая ремарка о том, что из себя представляет вид Л4 и какими характеристиками он обладает.
Во-первых, Шпнут Ларсена Л4 – обладатель корытообразной формы. Он представляет собой желоб со специальными пазами для соединения изделий между собой с помощью замкового способа. Шпнут Ларсена Л4 изготовлен из углеродистой стали с добавлением меди, что, как мы помним, позволяет защитить металл от коррозии. Стоит также упомянуть, что такой шпунт больше не производится, поэтому на рынке представлены только б/у варианты различного качества.
Ширина его профиля составляет 400 мм, ширина стенки – 292 мм. Высота профиля – 204,2 мм. Толщина средней стенки – 14,8 мм, толщина полки – 9,5 мм. При этом боковые стенки прямо перпендикулярные. Вес квадратного метра шпунта вида Л4 – 185 кг, при этом один погонный метр весит 74 кг. И самая важное свойство – прочность или способность к сопротивлению различным нагрузкам. Здесь шпунт характеризуется показателем в 517-594 кН на метр длины. Момент сопротивления – 2200 см3 на 1 м. Немаловажным моментом, о котором стоит упомянуть, является возможность повторного использования шпунта Ларсена Л4 около 7-8 раз до его полного изнашивания.

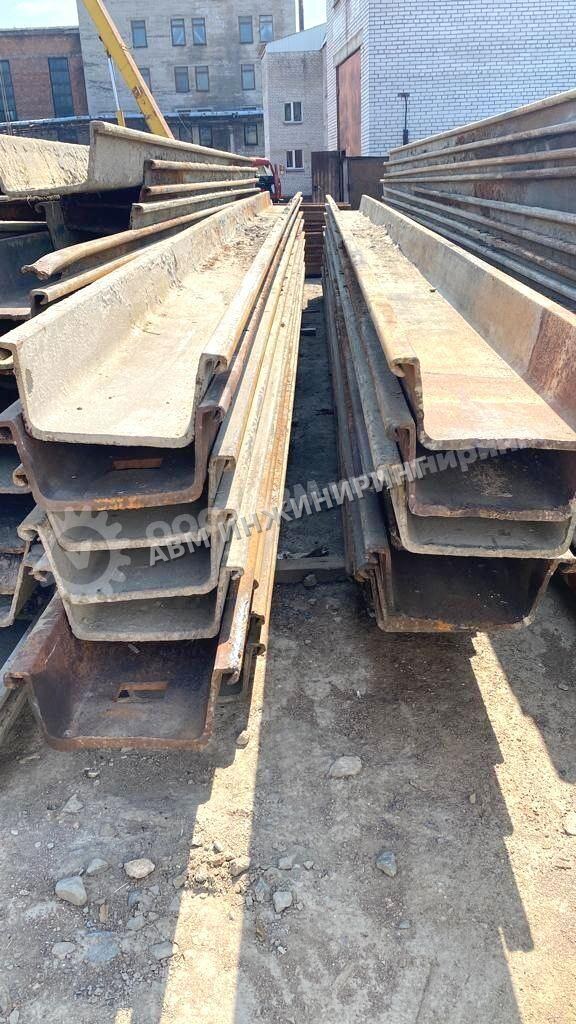

Взглянем на характеристики Шпунта Ларсена Л5, последователя вида Л4. Ожидаемо, они не сильно отличаются, однако в самых важных моментах вид Л5 выгодно превосходит своего предшественника. Вид Л5 изготовлен так же из углеродистой стали с добавлением меди и так же обладает антикоррозийными свойствами. Конструкция Ларсен Л5 представляет собой стальной профиль поперечного сечения в форме желоба (лотка) с замками по краям. Геометрия горловины замка позволяет поворачивать на 180° сваи, образуя надежное соединение. Последовательное соединение отдельных свай позволяет получить плоскую или контурную конструкцию.
Ширина профиля вида Л5 – 420 мм, ширина стенки – 332 мм. Высота профиля – 196 мм. Толщина средней стенки – 21 мм, толщина полки – 11 мм. Боковые стенки, в отличие от стенок вида Л4, развернуты углом. Вес квадратного метра шпунта вида Л5 – 238 кг, при этом один погонный метр весит 100 кг. Прочность или сопротивление различным нагрузкам характеризуется значительными отличиями, что наделяет Шпнут Ларсена преимуществом перед предыдущим видом Л4. Минимальный показатель прочности – 698 кН на метр длины. Он также может достигать значений до 800 кН на метр длины. Показатель момента сопротивления – 2962 см3 на 1 м. Шпнут Ларсена Л5, в том числе характеризуется возможностью повторного использования.
Из всего вышеперечисленного можно сделать вывод, что произведенный вслед за Шпунтом Ларсена Л4 вид Л5 обладает набором более привлекательных характеристик. Шпнут Ларсена Л5 превосходит вид Л4 практически по всем параметрам: толщина дна больше, он тяжелее практически на 30 кг. Л5 толще как в средней, так и в боковой стенке и, что самое важное, его прочность превосходит показатель прочности шпунта Ларсена Л4 в среднем на 180 кН на метр длины, а момент сопротивления, в свою очередь, более, чем на 700 см3. Шпнут Ларсена вида Л5, наряду со Шпунтом Ларсена Л5-УМ, наиболее часто используется в современном строительстве. С характеристиками вида Л5-УМ можно ознакомиться в соответствующей статье.
Подводя итог вышесказанному, можно выделить следующее. Выбор в пользу определенного вида шпунта Ларсена зависит от многих факторов: сложности возводимого объекта, местности проведения строительных работ, инженерных проектов. Шпунт Ларсена Л5 хоть и обладает более привлекательными характеристиками в сравнении со своим предшественником, шпунтом Л4, не всегда уместен в использовании и иногда лучше отдать предпочтение другим, более современным, вариантам. В то же время правильное использование вида Л5 может быть экономически выгодно и поспособствовать сокращению сроков строительства. Стоит также помнить, что чем новее разработка, тем более она приспособлена к современным методам строительства.
