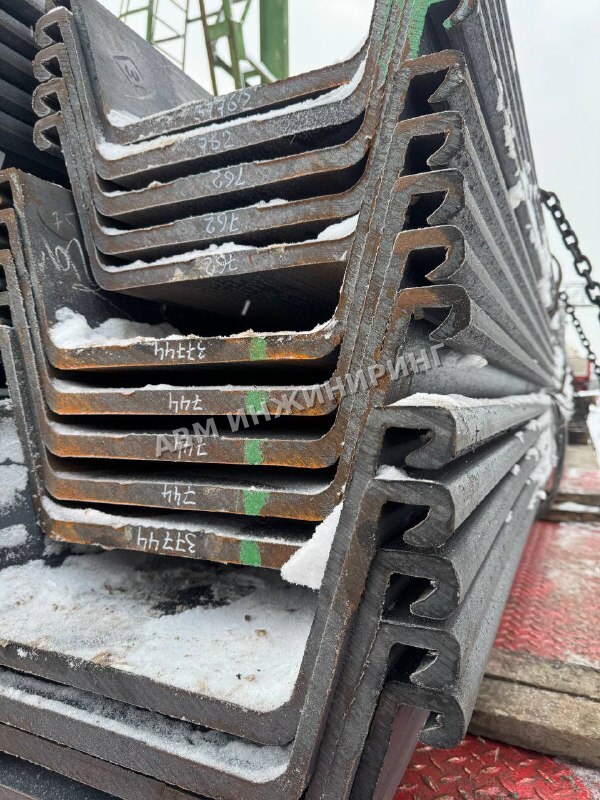

Угловые и поворотные элементы шпунта: как правильно проходить углы котлована

При устройстве шпунтового ограждения котлована на практике прямолинейные участки не представляют основной сложности. Критические зоны — это углы и повороты стенки, где концентрируются усилия, нарушается геометрия замков и возрастает риск фильтрации грунтовых вод. Ошибки на этом этапе приводят к потере устойчивости, раскрытию замков и локальным деформациям шпунтовой стены уже на стадии выемки грунта.

Инженерный выбор между сварными и катаными угловыми элементами должен выполняться не по принципу «дешевле», а на основании расчёта, технологии погружения и требований к герметичности.

Почему углы котлована — зона повышенного риска

В угловых участках шпунтового ограждения:

• меняется направление активного давления грунта;
• возрастает изгибающий момент и крутящий эффект;
• замковые соединения работают в нерасчётной плоскости;
• увеличивается водоприток при водонасыщенных грунтах.

Даже при использовании стандартных профилей, применяемых в шпунтовых ограждениях котлована, без специальных решений углы становятся слабым местом всей конструкции.

Катаные угловые элементы шпунта

Конструктивная суть

Катаные угловые элементы — это заводские профили со сформированным угловым замком (как правило, 90°, реже 60° или 120°). Геометрия замка и сечение получаются в процессе горячей прокатки.

Технические характеристики

• стабильная геометрия;
• равномерный момент сопротивления;
• минимальные допуски по ГОСТ;
• высокая повторяемость качества.

Преимущества

• ✔ заводской контроль качества;
• ✔ высокая надёжность замкового соединения;
• ✔ прогнозируемая работа в расчётах.

Ограничения

• ограниченный угол поворота;
• высокая стоимость;
• сложность поставки и сроки.

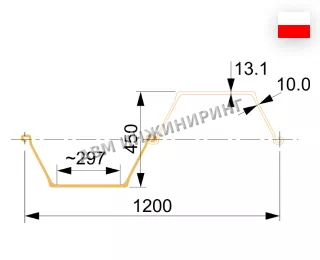

На практике катаные элементы применяются в ответственных сооружениях или при серийных проектах, где используется, например, шпунт Ларсена Л5 с повышенной несущей способностью и жёсткостью.

Сварные угловые и поворотные элементы шпунта

Технология изготовления

Сварной угловой элемент формируется из двух или более шпунтовых профилей путём сварки замков или стенок под заданным углом. Возможны:

• углы 90°, 120°, 135° и нестандартные повороты;
• радиусные участки;
• сложные геометрические контуры котлована.

Инженерные особенности

• угол задаётся проектом;
• допускается усиление косынками и накладками;
• возможна компенсация отклонений геометрии котлована.

Плюсы

• ✔ универсальность;
• ✔ адаптация под любой план котлована;
• ✔ экономическая эффективность.

Минусы

• зависимость качества от сварочных работ;
• необходимость НК (ультразвук, визуальный контроль);
• потенциальное снижение герметичности без дополнительной обработки.

Именно поэтому сварные решения часто реализуются в составе комплексных работ по сварке и стыковке шпунта Ларсена.

Сравнение с точки зрения расчёта и практики

Несущая способность

• катаные элементы — равномерная работа сечения;
• сварные — требуют учёта зоны термического влияния и возможного ослабления.

Герметичность

• катаные замки — выше по умолчанию;
• сварные — требуют герметизации или проварки замка.

Технология погружения

При вибропогружении шпунта Ларсена сварные элементы требуют более аккуратного контроля соосности. При статическом вдавливании допуски выдерживаются проще.

Типовые ошибки при прохождении углов котлована

• использование прямого шпунта без угловых элементов;
• сварка без проектного расчёта;
• отсутствие контроля геометрии перед погружением;
• игнорирование фильтрационных потоков в углах;
• несогласованность угловых элементов с распорной системой.

Эти ошибки особенно критичны при устройстве глубоких котлованов в условиях плотной городской застройки, где выполняются шпунтовые работы в Москве.

Практика «АВМ Инжиниринг»

Компания АВМ Инжиниринг реализует угловые и поворотные участки шпунтовых ограждений как инженерную задачу, а не монтажный элемент:

• проектирование углов с учётом усилий и фильтрации;
• изготовление сварных угловых элементов на собственной базе;
• контроль сварных швов;
• подбор оптимального метода погружения шпунта;
• увязка углов с распорной системой котлована.

Результат — геометрически стабильная и герметичная шпунтовая стенка без аварийных зон.

Заключение

Катаные и сварные угловые элементы шпунта — это не конкурирующие, а дополняющие решения. Выбор зависит от геометрии котлована, глубины, грунтовых условий и бюджета проекта. Ключевым фактором остаётся инженерный расчёт и качество реализации.

Для подбора оптимального решения и разработки проекта углов шпунтового ограждения рекомендуем обратиться к специалистам АВМ Инжиниринг.

---

FAQ

Можно ли всегда использовать сварные угловые элементы?
Да, при условии корректного расчёта и качественной сварки с контролем.

Когда катаные элементы оправданы экономически?
При типовых проектах и больших объёмах работ, где важна повторяемость.

Влияет ли угол на устойчивость шпунтовой стенки?
Да, в углах концентрация усилий выше, чем на прямых участках.
