Шпунт Ларсена или трубошпунт: инженерный анализ нагрузок, герметичности и рентабельности

При проектировании ограждений котлованов в сложных гидрогеологических условиях ключевым вопросом остается выбор типа профиля. Ошибка на этапе проектирования ведет либо к деформации стенок под воздействием бокового давления грунта, либо к неоправданному увеличению металлоемкости проекта. В практике «АВМ Инжиниринг» мы часто сталкиваемся с дилеммой: использовать классический корытный профиль или перейти на сварные трубчатые конструкции.

В данной статье мы проведем детальное техническое сравнение шпунта Ларсена и трубошпунта, опираясь на требования СНиП и ГОСТ, а также на практический опыт реализации объектов в условиях плотной городской застройки и на береговых линиях.

Геометрические характеристики и момент сопротивления

Главный критерий выбора профиля — его способность противостоять изгибающему моменту. Здесь важно понимать разницу в статической работе элементов.

Шпунт Ларсена

Наиболее востребованным на российском рынке остается шпунт Ларсена Л5-УМ, который отличается оптимальным соотношением веса погонного метра к моменту сопротивления. Его корытообразная форма позволяет создавать гибкую, но прочную стену.

Момент сопротивления (W): для Л5-УМ составляет около 2962 см³/м.
Применение: Котлованы глубиной до 12–15 метров при наличии распорной системы.

Трубошпунт

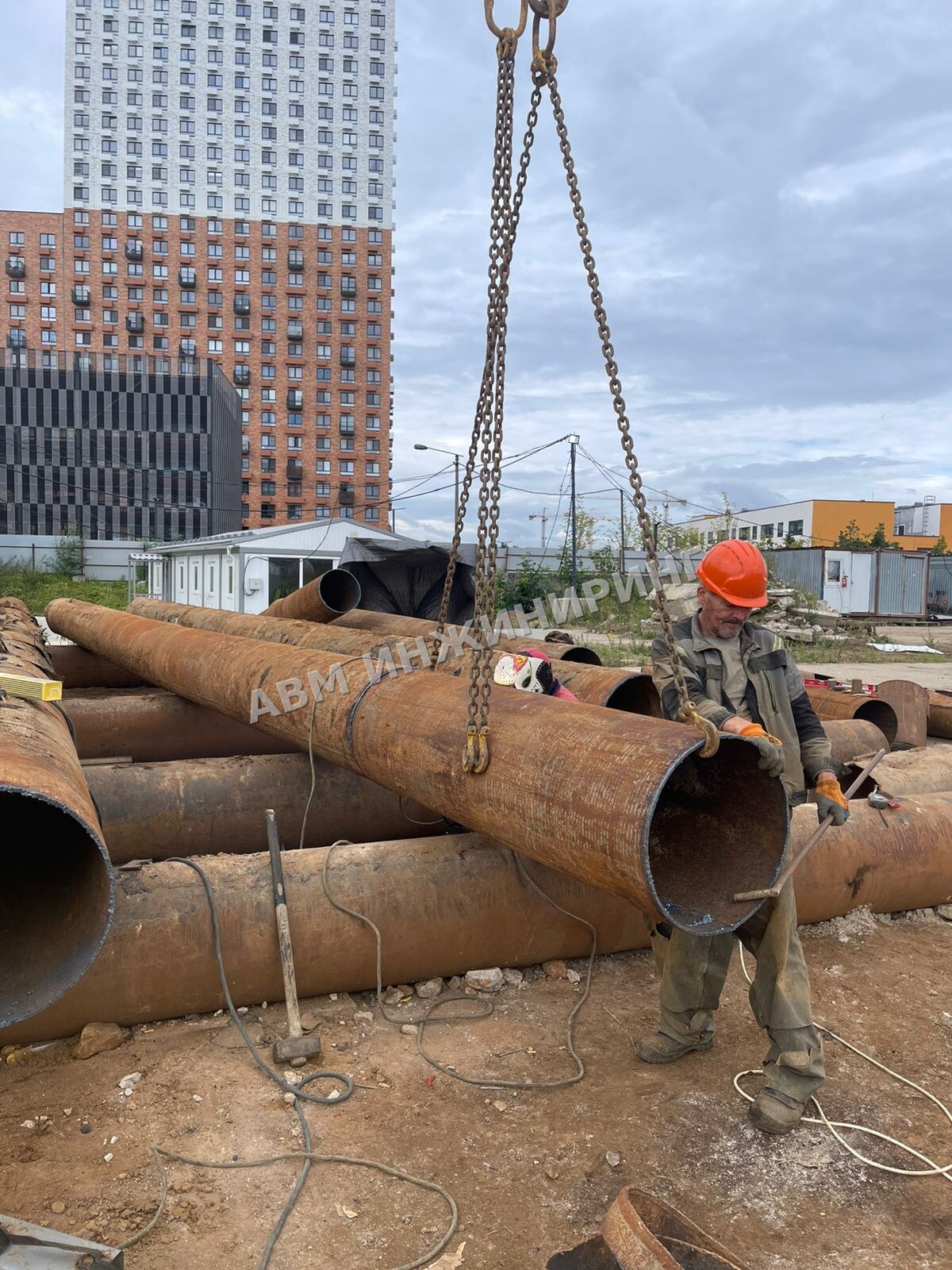

Трубошпунт представляет собой стальную трубу (обычно от 530 до 1420 мм) с приваренными замковыми элементами. Его жесткость значительно выше.

Момент сопротивления: Может достигать 10 000–15 000 см³/м и более, в зависимости от диаметра и толщины стенки трубы.
Применение: Строительство портовых причалов, работа в слабых грунтах с высоким уровнем грунтовых вод, где невозможна установка частого шага распорок.

Подробно изучить все о шпунте Ларсена и его модификациях вы можете в нашем профильном разделе.

Сравнительная таблица технических параметров

Характеристика	Шпунт Ларсена (Л5-УМ)	Трубошпунт (ТШ)
Несущая способность	Средняя (требует обвязочного пояса)	Высокая (самонесущая способность)
Устойчивость к коррозии	Стандартная (ст3кп/сп)	Повышенная (за счет толщины стенки)
Герметичность замка	Высокая (при использовании герметиков)	Высокая
Вес 1 м² стены	114 кг	150–400 кг
Сложность погружения	Средняя	Высокая (требуется мощный вибропогружатель)

Технология погружения и влияние на грунты

Выбор метода монтажа напрямую зависит от типа профиля и категории грунта. При работе со шпунтом Ларсена в условиях городской застройки мы чаще используем метод статического вдавливания или вибропогружения с резонансным режимом, чтобы исключить негативное влияние на фундаменты соседних зданий.

Погружение шпунта Ларсена требует точности позиционирования замков. Если замок разойдется на глубине, герметичность котлована будет нарушена, что приведет к выносу грунта и просадкам.

Трубошпунт более инертен к препятствиям в грунте. Благодаря своей форме и массе, он легче проходит плотные слои, однако требует использования тяжелой техники с высоким крутящим моментом или большой энергией удара. Часто внутри трубы производится выемка грунта для снижения сопротивления, что невозможно при работе с профилем Ларсена.

Герметичность и гидроизоляция

В вопросе защиты от грунтовых вод оба типа профилей показывают себя достойно при правильном подходе.

Замки Ларсена: Имеют лабиринтную конструкцию. Для полной водонепроницаемости мы используем специализированные герметики (например, на основе полиуретана), которые расширяются при контакте с водой.
Замки трубошпунта: Часто свариваются выше уровня грунтовых вод, а сама труба может быть заполнена бетоном, создавая абсолютно непроницаемую преграду.

Для более глубокого понимания экономики проекта рекомендуем ознакомиться с нашим материалом: Шпунт Ларсена против трубошпунта: сравнение характеристик и выгоды.

Экономическая целесообразность: что выгоднее?

На первый взгляд, шпунт Ларсена дешевле из-за меньшей металлоемкости. Однако при расчете стоимости «под ключ» необходимо учитывать:

Оборачиваемость: Шпунт Ларсена можно извлекать и использовать до 10–15 раз. Трубошпунт часто остается в земле как часть фундамента (несъемная опалубка).
Распорная система: При использовании трубошпунта большого диаметра можно сократить количество ярусов распорной системы, что сэкономит бюджет на металлопрокате и ускорит выемку грунта в котловане.
Сроки: Монтаж трубошпунта может идти медленнее из-за веса конструкций и необходимости сварки замков на площадке.

Почему стоит доверить проект AVM Steel?

Компания «АВМ Инжиниринг» обладает экспертизой в реализации шпунтовых ограждений любого уровня сложности. Мы не просто поставляем металл, а решаем инженерную задачу.

Собственный парк техники: Вибропогружатели и установки статического вдавливания ведущих мировых брендов.
Проектирование: Наш проектный отдел произведет расчет устойчивости стенки котлована в специализированном ПО (Plaxis, Geo5).
География: Работаем по всей территории РФ, включая арктические регионы и сейсмоактивные зоны.
Комплексный подход: От ГПЗУ и геологических изысканий до демонтажа шпунта и обратной засыпки.

Закажите бесплатный предварительный расчет сметы и подбор оптимального профиля для вашего объекта уже сегодня.

FAQ: Часто задаваемые вопросы

1. Можно ли использовать б/у трубошпунт для экономии?

Да, это распространенная практика. Мы тщательно проверяем геометрию труб и целостность замков перед отправкой на объект. Это позволяет снизить затраты на 20-30% без потери несущей способности.

2. Какой профиль лучше подходит для морских причалов?

Для гидротехнических сооружений чаще выбирают трубошпунт или комбинированные стены, так как они обладают значительно большей коррозионной стойкостью и моментом сопротивления в условиях агрессивной среды и волновых нагрузок.

3. Требуется ли заполнение трубошпунта бетоном?

Это зависит от проекта. Если трубошпунт является частью фундамента здания, заполнение бетоном и армирование обязательны. Если это временное ограждение — достаточно только самой стальной оболочки.
